HEICO-LOCK^®

Rondelle HLK per costruzioni in acciaio

Le rondelle HLK HEICO-LOCK^® forniscono un’elevata sicurezza contro le vibrazioni per assiemi HV in conformità alla norma DIN EN 14399-4 e DIN EN 14399-8.

Le rondelle HLK HEICO-LOCK^®, approvate per l’utilizzo nelle costruzioni in acciaio dal DIBt (Istituto tedesco per la tecnica delle costruzioni), garantiscono la massima affidabilità soprattutto in presenza di forti vibrazioni o carichi dinamici. Dato il raggio maggiorato del sottotesta dei bulloni HV, le rondelle HLK HEICO-LOCK^® presentano uno smusso sul bordo inferiore e superiore del foro interno, che assicura un contatto ottimale tra le superfici durante l’avvitatura.

Progettate esclusivamente per il fissaggio di giunzioni bullonate HV in conformità alla norma DIN EN 14399-4 e DIN EN 14399-8
Sostituiscono le rondelle in conformità alla norma DIN EN 14399-6
È un prodotto per la costruzione certificato e controllato (marchio di conformità)
Approvate dal DIBt (Istituto tedesco per la tecnica delle costruzioni) con il documento n. abZ-14.4-702
Semplici da montare e smontare (le rondelle HLK sono fornite in coppie pre-assemblate)
Il doppio smusso assicura anche che le rondelle HLK HEICO-LOCK^® non possano essere montate nel verso sbagliato, evitando così errori da parte degli operatori
Possiedono un’elevata resistenza contro la corrosione, grazie al rivestimento con lamelle di zinco
Disponibili per assiemi HV da M12 a M36

Viti HV: Regole di installazione per le rondelle HEICO-LOCK^® HLK

Una connessione HV deve raggiungere la resistenza prevista e mantenerla in modo permanente. L'assemblaggio delle connessioni a vite segue una procedura standardizzata in due parti (EN 1090-2, EN 1993-1-8). Nella prima fase, una coppia, la coppia di pre-serraggio, viene applicata a tutti i bulloni HV coinvolti. La coppia di serraggio completa viene applicata solo nella seconda fase. Le istruzioni di installazione contenenti ulteriori informazioni sulla gestione sono incluse in ogni fornitura. Le viti HV con le rondelle HVAC HEICO-LOCK^® forniscono la sicurezza ottimale per le costruzioni in acciaio.

HV-Schrauben: Montageregeln für HEICO-LOCK® HLK SCHEIBEN — HV-Schrauben: Montageregeln für HEICO-LOCK^® HLK SCHEIBEN

Principio di Funzionamento

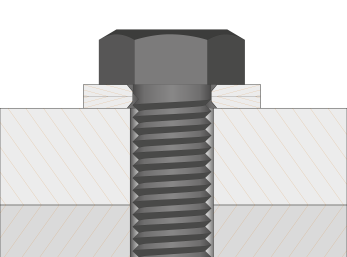

HEICO-LOCK^® Rondelle di fissaggio a cunei

Un’importante caratteristica che distingue i sistemi di fissaggio a cunei HEICO-LOCK^® da altri sistemi già disponibili è il fissaggio della giunzione bullonata attraverso la tensione (precarico) anziché l’attrito

Piani inclinati, detti cunei o camme, sulle superfici interne delle due rondelle e dentatura radiale sulle superfici esterne
La dentatura radiale fa presa, imprimendosi sulle rispettive superfici di contatto (in fase di avvitatura della giunzione)
Il movimento nel sistema avviene quindi solo tra i piani inclinati interni
Si verifica così un auto-bloccaggio della giunzione, grazie all’effetto dei cunei
Si ottiene quindi un aumento del precarico
