HEICO-LOCK®

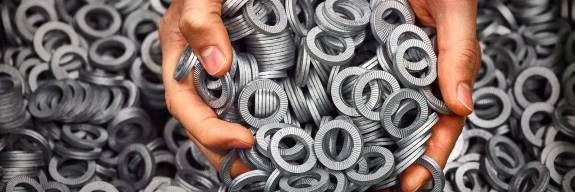

RONDELLES AUTOBLOQUANTES
Même soumis à des vibrations extrêmes ou des charges dynamiques, le système de sécurité à effet de rampes HEICO-LOCK® offre une fiabilité maximale.
Lorsque la vis et l‘écrou sont serrés, les dentures radiales externes s’ancrent dans chaque surface d‘appui.
Si l‘assemblage est soumis à une contrainte dynamique, le mouvement n'est possible qu'entre les surfaces internes de la rondelle, au niveau des rampes. Il en résulte un effet de coin qui maintient la précontrainte installée.
- Un système certifié pour sécuriser les assemblages vissés, travaillant à faible et à forte précontrainte
- Particulièrement efficace pour les sollicitations dynamiques, également sur des vis lubrifiées
- Peut être ré-utilisé avec la même efficacité
- Très facile à monter et à démonter – les paires de rondelles sont assemblées par collage
- Utilisable sur des vis et écrous standard, de toutes les classes de qualité jusqu’à 12.9 / A4-80
- Disponible en acier et inox. Autres matériaux sur demande
- Large game de M3 à M76 en diamètre extérieur standard et large
- Gamme en pouces – dimensions spéciales sur demande
Keilsicherungsscheibe
Informations techniques
Principe de fonctionnement
Rondelles autobloquante HEICO-LOCK®
La supériorité des rondelles autobloquantes à effet de rampes HEICO-LOCK®, est l’action direct sur la précontrainte d’assemblage et non sur les frottements
- La paire de rondelles possède des rampes à l’intérieur et une denture à l’extérieur
- La denture assure un blocage de chaque rondelle avec sa surface en contact
- Le mouvement n’est possible qu’entre les deux rondelles, assurant un autoblocage par l’effet de coin des rampes
- L’action de dévissage augmente la précontrainte
Test
Applications
Machine agricole
Machine de production
Offshore
Et bien d'autres
